 [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
X@V
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 4589
Age : 28
Localisation : Metz (57)

MessageSujet: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Lun 30 Aoû - 14:17

EDIT X@V : Tutoriel réalisé par Yoyo_The_Bird

Alors suite a mon montage je vais vous montrez comment cela se passe
Donc on par avec ceci un 1l4 Normal lol



Tout d'abord :

On enleve la barre anti rapprochment (si elle gene biensur) et le kit d'admission



Puis on débranche le reniflard du cache culbu et du collecteur

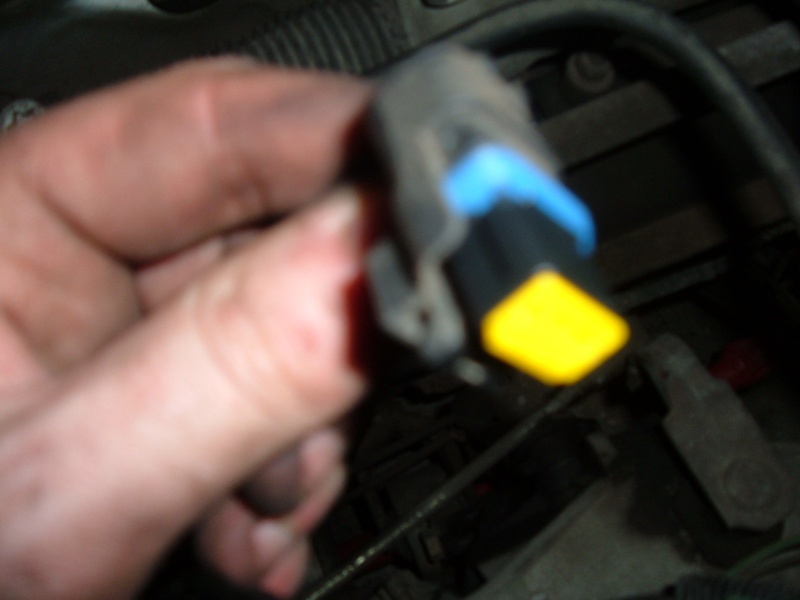

Ensuite on s'attaque aux different connectiques qui se declipse gentilement











Une fois tout débranché on s'occupe de la bobine car elle nous gene quelque peut



et pour finir on enleve les differentes vis alors par contre c'est la galere il faut etre contorsioniste moi perso j'ai galerer avec la clef a pipe et le cliquet apres ceci il vous reste la patte a retirer





Voila c'est fini et vous avez sa




Il ne vous reste qua tout refaire dans le sens inverse
et TATA!!!


Revenir en haut Aller en bas
http://www.photoxav.com
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mer 22 Sep - 12:30

Pour le montage du 90cv c'est la même chose?
Car je me perds un peu!! ils y a des durites dessus (sur le collecteur d'admission de 90cv) dont j'ignore où elle doivent être branchées!!

Demain je ferais des photos si nécessaire
Revenir en haut Aller en bas
X@V
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 4589
Age : 28
Localisation : Metz (57)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mer 22 Sep - 12:35

Oui fait nous des photos on pourra te dire.

Normalement c'est la même chose !
Revenir en haut Aller en bas
http://www.photoxav.com
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mer 22 Sep - 12:39

Ok, demain j'en ferais car ici il est déjà 22h40 et je viens tout juste de finir les travaux sur la sax' .

Il me reste juste le collecteur à monter et c'est repartis de nouveau!!

X@V!!
Revenir en haut Aller en bas
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 23 Sep - 1:07

Me revoilà!!
Donc comme la batterie de mon APN est morte, j'ai récupéré cette photo de l'ancien forum .




Alors, je me demandais où se branche la durite qui part de la flèche bleu?
Et comment faire pour les 2 flèches vertes? car sur le collecteur de 1.4l il n'y a qu'un seul embout...

(désolé pour les superbes flèches, mais j'étais pressé )
Revenir en haut Aller en bas
X@V
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 4589
Age : 28
Localisation : Metz (57)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 23 Sep - 10:53

Pour les deux vertes effectivement je pourrais pas t'aider.

Pour la bleue si je raconte pas de connerie c'est celle qui va sur le servofrein.
Revenir en haut Aller en bas
http://www.photoxav.com
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 23 Sep - 11:28

Merci X@V, mais la bleu c'est la où il y a le moteur pas à pas, et celle du servofrein on ne la voit pas sur la photo, mais c'est pas celle-là.

Je ferai des photos du mien qui est plus complet, je vais aussi demander à zetaxx, peut-être qu'il à déjà fait ce montage
Revenir en haut Aller en bas
X@V
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 4589
Age : 28
Localisation : Metz (57)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 23 Sep - 11:31

Ok donc le servofrein est à gauche ........... hum

C'est décidé je n'en mettrais jamais Very Happy Ca fait un an et demi que me tâte mais quand je vois des trucs comme ça ça coupe l'envie !
Revenir en haut Aller en bas
http://www.photoxav.com
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 23 Sep - 11:35

Heu... je croit, il faut que je re-vérifie, demain dès que je sort du boulot, je ferai plein de photos.

Si, il faut que tu le monte, comme ça tu pourra m'aider!!

edit: ça ne gène pas que je poste mes questions sur ce montage dans ce post ou bien serait-il préférable que je crée un topic?
Revenir en haut Aller en bas
X@V
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 4589
Age : 28
Localisation : Metz (57)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 23 Sep - 11:44

Non non tout va bien c'est aussi fait pour.
Revenir en haut Aller en bas
http://www.photoxav.com
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Sam 25 Sep - 0:02

N'ayant pas pu poster les photos hier, je le fait aujourd'hui, donc voilà mon collecteur:



et la grosse duite je ne sais toujours pas où elle va
Revenir en haut Aller en bas
Alexkidd
TEAM95
TEAM95
avatar

Masculin Messages : 1491
Age : 32
Localisation : Cergy-Pontoise

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Sam 25 Sep - 12:16

X@V a écrit:
Ok donc le servofrein est à gauche ........... hum

C'est décidé je n'en mettrais jamais Very Happy Ca fait un an et demi que me tâte mais quand je vois des trucs comme ça ça coupe l'envie !

C'est un collecteur 90cv, le montage est plus difficile que le 100cv, il y a des modifs à effectuer. S'il te faut le 100cv, c'est vraiment plug&play !

974sax a écrit:
N'ayant pas pu poster les photos hier, je le fait aujourd'hui, donc voilà mon collecteur:

et la grosse duite je ne sais toujours pas où elle va

Alors là, c'est une bonne question, pour le montage il faut peut-être voir avec quelqu'un qui en a monté un
Revenir en haut Aller en bas
X@V
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 4589
Age : 28
Localisation : Metz (57)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Lun 27 Sep - 15:13

Il me faut aussi un 90cv à moi et sérieusement la je pourrais vraiment pas t'aider il faudrait analyser tout le circuit sur place mais comme ça c'est pas simple en fait.
Revenir en haut Aller en bas
http://www.photoxav.com
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mer 29 Sep - 10:40

J'ai enfin trouvé comment monter tout ça pour le 90cv, alors voici les indications que j'ai reçus:

- la bleu, c'est un tuyau qui va de la boite à air jusqu'au moteur pas à pas.
- la verte de droite c'est branché sur la prise du cache culbuteur (retour d'huile).
- la verte de gauche, c'est un petit tuyau qui va vers le calculateur.

Me reste plus qu'a commander un reniflard et ensuite j'enchaine avec le montage cheers
Revenir en haut Aller en bas
kev93
TEAM93
TEAM93
avatar

Masculin Messages : 1631
Age : 67
Localisation : dans une caravane

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 30 Sep - 2:16

974sax a écrit:
Me revoilà!!
Donc comme la batterie de mon APN est morte, j'ai récupéré cette photo de l'ancien forum Very Happy .




Alors, je me demandais où se branche la durite qui part de la flèche bleu?
Et comment faire pour les 2 flèches vertes? car sur le collecteur de 1.4l il n'y a qu'un seul embout... scratch

(désolé pour les superbes flèches, mais j'étais pressé )

alors la durite ou il y as la fléche bleu, tu doit mettre une grosse durite qui va jusqu'au coude de ton KAD

ensuite la 1er fléche verte en partant de gauche sur la photos tu la bouche

et la derniére fléche verte tu le relie a ton cache culbu Wink

il faut que tu te procure des durites, regarde la photo c'est le moteur a Mendezz

Revenir en haut Aller en bas
974sax
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 391
Age : 30
Localisation : île de la Réunion/ Eure et Loir (28240)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 30 Sep - 2:30

merci, c'est décidé, je ferais ainsi!! Wink cheers
Revenir en haut Aller en bas
kev93
TEAM93
TEAM93
avatar

Masculin Messages : 1631
Age : 67
Localisation : dans une caravane

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 30 Sep - 3:00

je te souhaite un bon montage Wink
Revenir en haut Aller en bas
boowan
TEAM SUD
TEAM SUD
avatar

Masculin Messages : 557
Age : 28
Localisation : castres/carcassonne

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Jeu 30 Sep - 3:49

en parlant de collecteur admission.
moi sur ma rallye phase2, je voulé monter un plenum (collecteur admission) en alu de pahse1, mais par contre est-ce que quelqu'un a les diamètre des trous d'entrée d'admission de la culasse et des collecteur d'admission origine et alu?
Revenir en haut Aller en bas
allerasse74
TEAM Rhône-Alpes
TEAM Rhône-Alpes
avatar

Masculin Messages : 296
Age : 26
Localisation : Haute-savoie GAILLARD

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Lun 16 Mai - 4:13

on gagne de la puissance si on mais un plus gros ?
Revenir en haut Aller en bas
Akage
NOUVEAU
NOUVEAU
avatar

Masculin Messages : 32
Age : 31
Localisation : Toulouse

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Lun 5 Mar - 5:58

Bonjour, sa apporte koi en perfo de mettre un collec de saxo 100 cv ?
Revenir en haut Aller en bas
Alexkidd
TEAM95
TEAM95
avatar

Masculin Messages : 1491
Age : 32
Localisation : Cergy-Pontoise

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Lun 5 Mar - 14:33

un moteur qui ne s’essouffle pas jusqu'à 6000tr (en général après 5000tr il n'a plus de coffre) et accessoirement une meilleure reprise
Revenir en haut Aller en bas
Logan13180
TEAM SUD
TEAM SUD
avatar

Masculin Messages : 1278
Age : 24
Localisation : Gignac-la-Nerthe (15km de Marseille (13))

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mar 15 Mai - 17:42

Salut, voilà aujourd'hui j'ai monté collecteur d'admission et injecteur de VTS 100ch

Je n'ai aucun problème de ralenti etc,

le truc c'est que j'ai l'impression (et pas que l'impression) qu'elle marche beaucoup moins qu'avant, elle rame comme c'est pas permis,

j'ai même une perte de puissance flagrante entre 4500 et 5000

Je ne sais vraiment pas quoi faire, dois je remettre les injecteurs d'origine ??

Merci d'avance les gars Smile
Revenir en haut Aller en bas
Want3d
TEAM 5IRES4
TEAM 5IRES4
avatar

Masculin Messages : 4859
Age : 27
Localisation : Nancy (54)

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mar 15 Mai - 23:38

Remet les injecteur d'origine Wink
Revenir en haut Aller en bas
Nebule
ADMINISTRATEUR
ADMINISTRATEUR
avatar

Masculin Messages : 8233
Age : 30
Localisation : Metz - 57

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mer 16 Mai - 0:56

Je le redis encore... Ne montez pas ces foutu injecteurs !
Revenir en haut Aller en bas
http://www.106enfantterrible.com
Doudou
TEAM Rhône-Alpes
TEAM Rhône-Alpes
avatar

Masculin Messages : 4373
Age : 26
Localisation : Annecy - 74

MessageSujet: Re: [Tutoriel] Montage d'un collecteur d'admission de Saxo 100cv   Mer 16 Mai - 1:19

Moi ils sont montées et sa va bien
Revenir en haut Aller en bas
https://www.facebook.com/edemeure
