elfyno
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 2287
Age : 39

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Lun 19 Mar - 12:39

oui j'ai pu voir ensuite que ta référence est prévu pour clim ou sans.

Par contre je n'ai pas accés au schéma originaux du service box.il faut que tu trouves ça aussi de ton côté.
j'ai demandé à une connaissance si il pouvait me scanner le schéma électrique pour ta réf service box

réf:6567-w3 / faisceau avant mux de 206 rc

A suivre Wink
Revenir en haut Aller en bas
zkrosser
MEMBRE LEADER
MEMBRE LEADER
avatar

Masculin Messages : 966
Age : 46
Localisation : Alès (30)

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Lun 9 Avr - 12:55

Aujourd'hui repérage du faisceau principal avec suppression des broches à l'aide des documents que je possede pour pouvoir connecter le faisceau semi fini de la e.race.

Un travail de patience pour étiqueter tout ça avec un multimètre.
Surtout qu'il a fallu démonter le collecteur d'admission pour pouvoir accéder au capteur cliquetis situe dessous(Bobo à la tête)




Ce schema de S16 donne les bonnes indications, sauf pour la rampe d'allumage qui est en 6 voies sur RC et pour la connectique du papillon qui passe aussi en 6 voies sur RC.
Pour le reste c'est ok.




Les broches d'origine laissent place au faisceau de la e.race.



Et voila la boite à muscles.
Elle sera logée dans l'habitacle.
Revenir en haut Aller en bas
elfyno
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 2287
Age : 39

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Lun 9 Avr - 14:13

Wouah là zkrosser vraiment respect
Un vrai taf de furieux le repérage de faisceau

Bravo mec
Revenir en haut Aller en bas
nicop974
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 235
Age : 29
Localisation : Reunion Island

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Lun 9 Avr - 18:06

Ah oui la c'est du travail de fourmis Lol!
Au passage les feux Hella à l'avant une tuerie j'adore
Revenir en haut Aller en bas
zkrosser
MEMBRE LEADER
MEMBRE LEADER
avatar

Masculin Messages : 966
Age : 46
Localisation : Alès (30)

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Mar 10 Avr - 3:18

Beaucoup de minutie pour cette étape c'est vrai, mais pourtant une e.race sur un swap comme celui ci ca simplifie bien la tache.
Les concepteurs ont cherché à simplifier un max avec un meilleur rendement.

Si j'ai pas de schema pour la bobine à 6 voies, au pire le pourrais tester le signal directement en mettant une bougie à la masse comme on fesait à la bonne époque avec nos bonnes vieilles brelles et scoots.  Pas très pro mais bonne porte de Secours pour ce problème Bravo

Content que tu valides nico.
Le kit quatre phares rend bien pour une pistarde et en plus ca va servir d'écope d'air frais pour le papillon en installant une gaine sur l'emplacement d'un phare longue portée. Double avantage donc.

C'est des phares Morettes, une petite entreprise qui fabriquait ces kits pour toutes sortes de modèles.
Je ne sais pas si ca existe encore.
Revenir en haut Aller en bas
elfyno
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 2287
Age : 39

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Mar 10 Avr - 3:41

si il y a encore en Angleterre il me semble les morettes hum
Revenir en haut Aller en bas
nicop974
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 235
Age : 29
Localisation : Reunion Island

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Mar 10 Avr - 6:24

elfyno a écrit:
si il y a encore en Angleterre il me semble les morettes hum

Oui en UK c'est courant
Revenir en haut Aller en bas
elfyno
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 2287
Age : 39

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Mar 10 Avr - 9:39

tu as vu nico le boitier E-race pour débrider un moteur ça donne envie ddr
Revenir en haut Aller en bas
nicop974
MEMBRE ACTIF
MEMBRE ACTIF
avatar

Masculin Messages : 235
Age : 29
Localisation : Reunion Island

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Mar 10 Avr - 9:52

Je découvre justement vivement le passage au banc  cache cache cache Pour voir
Revenir en haut Aller en bas
zkrosser
MEMBRE LEADER
MEMBRE LEADER
avatar

Masculin Messages : 966
Age : 46
Localisation : Alès (30)

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Mer 27 Juin - 12:57

Salut les loulous.
Le projet avance à pas de fourmi ces dernieres semaines.
Pris par pas mal d'évènements, des bons, des beaucoup moins bons aussi...

Bref l'aventure 106 continue, J'en étais a la gestion.

Le boitier e race prendra sa place dans l'habitacle côté passager.

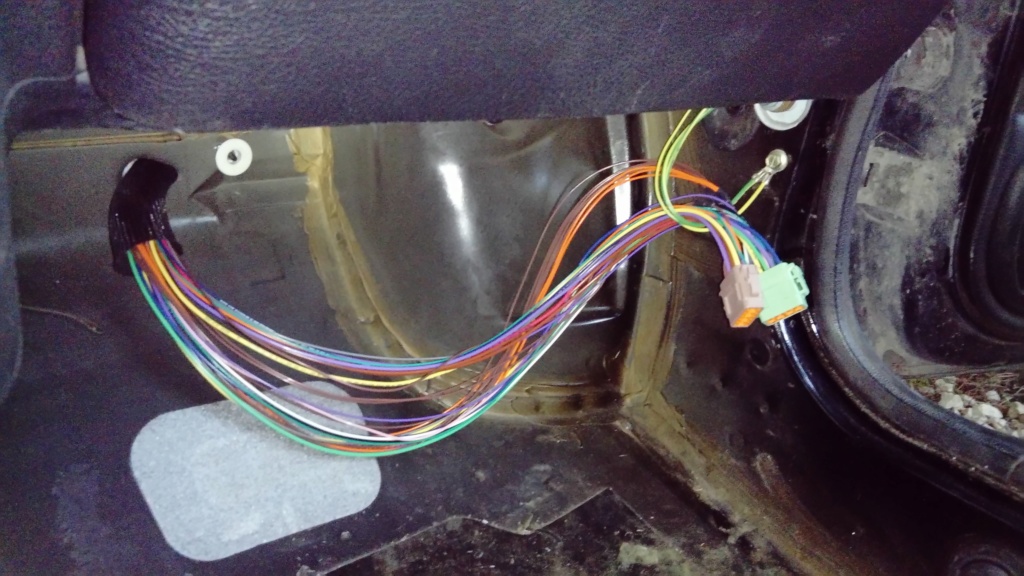

Le faisceau à été passé dans le tablier.

Ensuite le faisceau de la e race  a été connecté au faisceau principal moteur après parametrage des broches sur le logiciel fourni.
Chaque cable du faisceau moteur Ayant été repéré au multimetre.
Les connections sont sur des barettes pour l'instant mais c'est du provisoire (la ca fait bricolo du dimanche geek ) , je finaliserai bien sur une fois que tout sera OK par soudure étain.

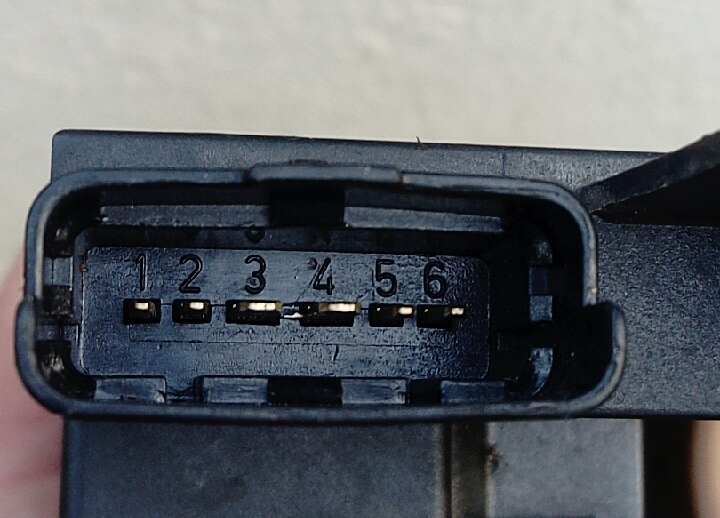

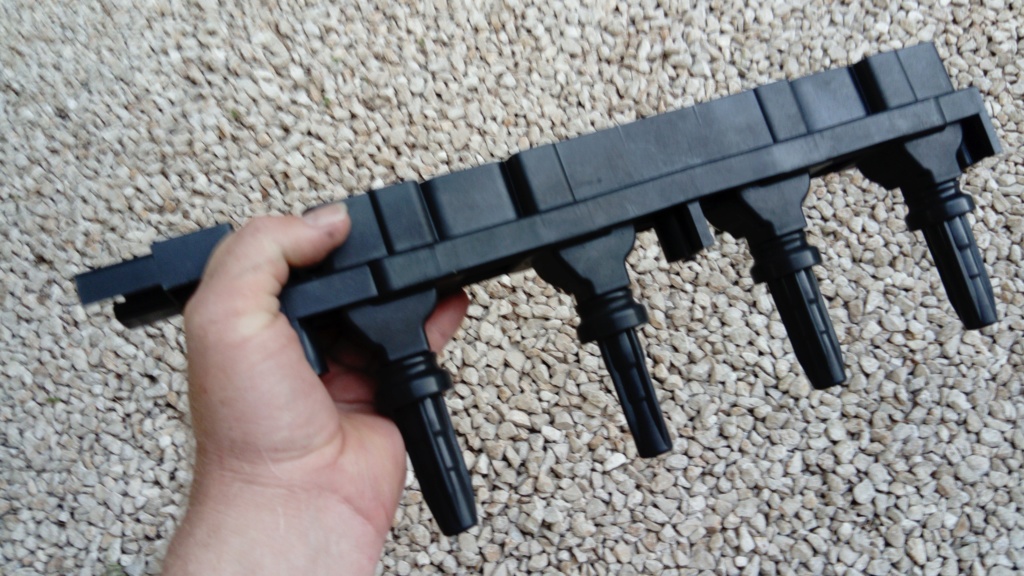

Le gros Souci ca a été d' identifier les poles de la bobine d'allumage pour savoir comment la connecter.


La borne 3 = non affecté, la borne 4 = alimentation +contact
Pour les autres bornes 1,2,5,6, la numerotation devrait respectivement correspondre à l'ordre des cylindres 1 à 4. Si je ne me suis pas trompé.



A venir maintenant, faire arriver le 12 V au compartiment moteur depuis la batterie qui sera installée comme prévu dans le coffre.

Faudra d'abord sortir tout l'interieur.

Pour ceux que ca intéresse , il va y avoir un intérieur Merlin noir complet à vendre... ddr
Revenir en haut Aller en bas
elfyno
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 2287
Age : 39

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Lun 2 Juil - 1:15

salut zkrosser, content de voir des news ici.

ça à l'air prise de tête tout de même le faisceau.Bon courage
Revenir en haut Aller en bas
zkrosser
MEMBRE LEADER
MEMBRE LEADER
avatar

Masculin Messages : 966
Age : 46
Localisation : Alès (30)

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Jeu 5 Juil - 4:39

Un peu en effet, l'absence de schéma ne facilite pas la tache, mais pas grave, on s'amuse davantage hum
Revenir en haut Aller en bas
elfyno
RANG PERSO
RANG PERSO
avatar

Masculin Messages : 2287
Age : 39

MessageSujet: Re: zkrosser | noir onyx | Alès (30). Swap 2.0 L 16S_Retour au papillon par câble. :-)   Jeu 5 Juil - 8:03

C'est une façon de s'amuser en effet ddr tant que tu gardes tous les repéres pour moi plus tard cache
